冲击压路机是近些年较多使用的新型工程机械设备，随着道路建设要求的不断提高，已逐渐成为筑路必备压实机械设备。

冲击压路机施工

随着冲击碾压技术应用的增多，人们开始认识这种外形奇怪的特种设备，冲击压路机碾压钢轮多为3~5变形非圆形，许多人好奇其内部结构是什么样子。

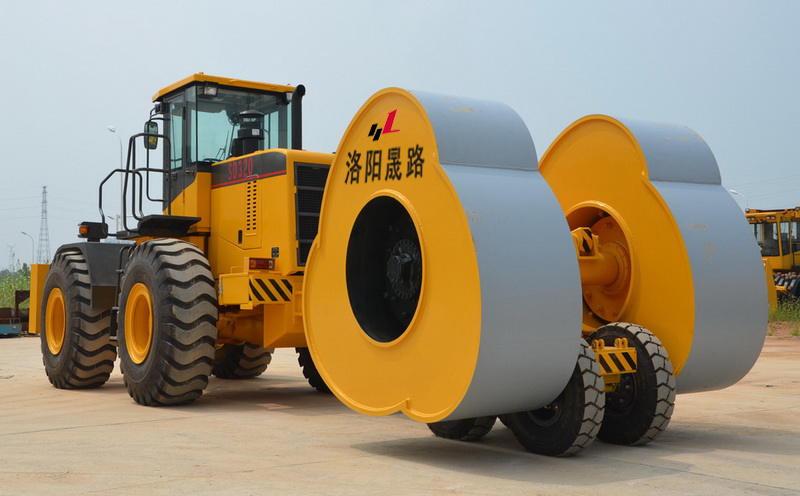

三边形冲击压路机

冲击压路机滚筒解剖图见下：

冲击压路机滚筒解剖图

冲击碾压的工作原理是：冲击压路机非圆形的冲击碾压轮在牵引机械的带动下，将行进动能及高位势能转化为冲击能，对路基基底进行冲击从而对土体的深层产生较强的冲击能量，土体深层随着冲击波的传播获取压实效果，同时辅以滚压、揉压等综合作用，使土石颗粒之间获得位移、变形和剪切等综合作用，提高土石基础的深层压实密度，提高施工效率及效果，进而保障路基整体压实效果。

四边形冲击压路机

对冲击压路机来说，其非圆形碾压轮的“角落差”就是其工作“振幅”，振幅越大，冲击力越大，影响深度越深。

冲击压路机利用大振幅冲击力作用于填料体，产生强烈的、类似穿透力极强的地震波向地基下深层传播，对地下软弱土层，尤其是对非黏性饱和土可大大加速孔隙水的消散，提高土的固结速度。

五边形冲击压路机

作用力等于反作用力，冲击压路机的行进冲击力高达几百吨，其反冲力也很大。因此，具备良好的“避震”就成为其设计要点，因此，通过通过冲击压路机滚筒解剖图我们可以了解到，冲击压路机钢轮必须具备以下减振特征：

1. 冲击压路机为内空结构设计；

2. 冲击压路机钢轮专用减震器数量要充足；

3. 冲击压路机钢轮的支撑筋板应在冲击力切线方向；

冲击压路机液压缓冲xit

实际上，冲击压路机的“避震”设计还有很多，首要减振防护系统是液压减震系统，设计安装在机架内，需要了解的朋友可参阅相关技术文章：冲击压路机液压缓冲系统的重要性。
